Wysłany: 2026-09-11, 15:44 Podświetlenie przycisków szyb w "jogrze"
Jak ktoś nie ma podświetlenia przycisków szyb pasażera i z tyłu, to łatwa przeróbka.
Wlutować diodę led białą + rezystor (ja dałem 6,8k) do środka oryginalnego, lub dokupić 3 szt. wersje z 6 pinami zazwyczaj te mają już diodę w środku ale i tak trzeba przerabiać.

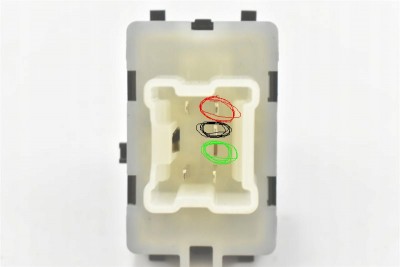

Org. zasilanie podświetlenia powinno być na zielonym, w drzwiach jest przewód ale co dalej to ...., na czerwonym jest +12V po kluczyku (może idzie przez jakiś silnik itp. ), na czarnym masa.
Te z diodą wbudowaną przeciąć ścieżkę i dać zworkę do czerwonego.
Wszystko działa, nic nie zakłóca itp. itd.
Org. numer 254118439R

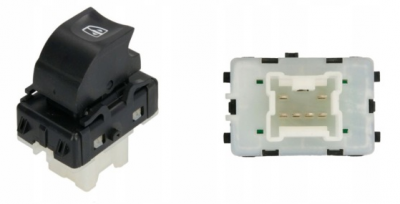

Te z podświetleniem mają numery 254217475R, 254218614R (sprawdzić !!)
Ja jedną sztukę na próbę kupowałem jakiś zamiennik Polcar 2820P-73 całe 9zł+przesyłka ;), resztę już przerobiłem ręcznie.
Jak zablokujecie pasażerom z tyłu szyby to gaśnie im podświetlenie także też fajnie ;)
Plik ściągnięto 10 raz(y) 34,35 KB
Plik ściągnięto 11 raz(y) 105,67 KB
Ostatnio zmieniony przez rob_plk 2026-09-11, 15:55, w całości zmieniany 3 razy
Marka: Dacia
Model: była Lodgy/jest Jogger
Silnik: 1.6 Sce/1.0 Eco-G
Rocznik: 2016/2023
Wersja: Extreme 7-os. Pomógł: 3 razy Dołączył: 04 Kwi 2017 Posty: 340 Skąd: LU
Wysłany: 2026-09-28, 05:42
Wydaje mi się że oryginalnie, podświetlenie jest na 6V. Ja mam komplet przewodów, tylko w jednym cisza. Obstawiam, że jest gdzieś opcja w ddt do odnalezienia. Nawet kupiłem przełączniki z podświetleniem.
BTW zrobiłem tak samo, tylko dałem 2,2k i za mocno świeci (nie jestem do końca zadowolony); dlatego tył na razie jest bez przeróbek;
Marka: Dacia
Model: D
Silnik: 1.6SCE Pomógł: 1 raz Dołączył: 16 Gru 2018 Posty: 129 Skąd: skąd
Wysłany: 2026-09-28, 08:59
Dla współczesnych ledów za mały rezystor, nowe ledy świecą już bardzo jasno przy 1-2mA, daj nawet 10k i będzie dobrze, moje 6.8k trochę za jasno ale zostawiłem.
Oryginalne jest raczej ~12V (tzn. prosto z aku.) jeden przycisk mam fabryczny i na 12V świeci normalnie.
Ostatnio zmieniony przez rob_plk 2026-09-28, 09:01, w całości zmieniany 1 raz
Marka: DACIA
Model: Sandero Stepway
Silnik: TCe 90
Rocznik: XII 2017
Wersja: Outdoor Pomógł: 123 razy Dołączył: 01 Cze 2017 Posty: 4188 Skąd: Warszawa
Wysłany: 2026-09-28, 15:04
masterczerwi napisał/a:
Wydaje mi się że oryginalnie, podświetlenie jest na 6V. Ja mam komplet przewodów, tylko w jednym cisza. Obstawiam, że jest gdzieś opcja w ddt do odnalezienia.
Oj, 12V i obstawiam, że od poprzedniej generacji Dacii nic się w tym temacie nie zmieniło i podświetlenie nie ma nic wspólnego z komputerem i opcjami programowanymi.
Marka: Dacia
Model: była Lodgy/jest Jogger
Silnik: 1.6 Sce/1.0 Eco-G
Rocznik: 2016/2023
Wersja: Extreme 7-os. Pomógł: 3 razy Dołączył: 04 Kwi 2017 Posty: 340 Skąd: LU
Wysłany: 2026-09-29, 14:16
Ten pusty przewód (pin do podświetlenia) próbowałem zmostkować i w ten sposób zasilić guziki w drzwiach tylnych. Nic się nie stało. Jedynie potem z obd odczytałem błąd o zwarciu elektrycznym.
W Clio po liftingu, został tylko jeden LED ambientowy przy dźwigni zmiany biegów (przed liftingiem podobno były też na drzwiach), którego kolorem można sterować z poziomu radia. A obstawiam że instalacja w obu autach nie powinna się aż tak bardzo różnić.
Marka: DACIA
Model: Sandero Stepway
Silnik: TCe 90
Rocznik: XII 2017
Wersja: Outdoor Pomógł: 123 razy Dołączył: 01 Cze 2017 Posty: 4188 Skąd: Warszawa
Wysłany: Wczoraj 9:54 Re: Podświetlenie przycisków szyb w "jogrze"
rob_plk napisał/a:
Te z podświetleniem mają numery 254217475R, 254218614R (sprawdzić !!)
...
Jak zablokujecie pasażerom z tyłu szyby to gaśnie im podświetlenie także też fajnie ;)
Tak to właśnie działa fabrycznie- blokada tylnych szyb- podświetlenie tylnych przycisków gaśnie.
Co do numerków- akurat przyciski o numerze 254217475R mam fabrycznie w swojej Sandero z 2017 roku na wszystkich drzwiach poza drzwiami kierowcy i oczywiście były podświetlane fabrycznie, ale podświetlenie jest pomarańczowe (jak we wszystkich Daciach tamtej generacji). Także jeśli w Jogger czy nowym Sandero potrzebne jest podświetlenie białe, to i tak LED jest do wymiany.

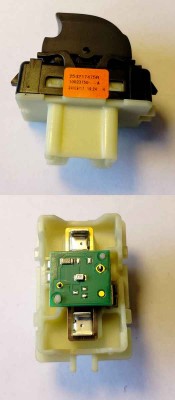

Co do rezystora- fabrycznie jest tam rezystor 2,4k (oczywiście dla napięcia 12V). Fabryczny obwód diody LED to PINy 4 (masa) i 5 (+12V). Oczywiście te 12V dla LED pojawia się tylko po włączeniu świateł. Fotka PCB w moim przycisku- poniżej.
Przy okazji- do wszystkich mechanicznych przycisków tego typu bez problemu pasują te rumuńskie moduły One-Touch, które polecałem 3 lata temu i mam je dodane u siebie- także spokojnie w Joggerze można uzyskać funkcję impulsowego sterowania szybami na wszystkich drzwiach. Bardzo polecam- naprawdę użyteczna wygoda.
rob_plk napisał/a:
Oryginalne jest raczej ~12V (tzn. prosto z aku.) jeden przycisk mam fabryczny i na 12V świeci normalnie.
Pamiętajmy, że przycisk szyby kierowcy (z funkcją impulsową) ma zupełnie inną konstrukcję od pozostałych- nie ma styków mechanicznych i nie wolno go używać zamiennie do pozostałych szyb.
masterczerwi napisał/a:
W Clio po liftingu, został tylko jeden LED ambientowy przy dźwigni zmiany biegów (przed liftingiem podobno były też na drzwiach), którego kolorem można sterować z poziomu radia. A obstawiam że instalacja w obu autach nie powinna się aż tak bardzo różnić.
To są właśnie te różnice między Renault a Dacią... Jak widać w Joggerze/Sandero sam typ przycisku nie zmienił się i jest taki sam jak i 10 lat temu. A tutaj mamy prosty obwód typu "jest zasilanie- nie ma zasilania", także nie wiem w jaki sposób mogli by tu zmieniać kolor podświetlenia. Tym bardziej, że obecnie nie dają podświetlenia tych przycisków w ogóle
