[cabelinho85]

po konsultacji z moim aniołem stróżem na poczcie forum. W obecnej sytuacji mam dylematy:

1) Czy odkręcenie tej zaślepki czarnej i jej uszkodzenie może spowodować utratę gwarancji fabrycznej?? czego bym nie chciał


2) Pozostaje drugi sposób podłączenie mikrofonu wprost do kostki radia, tylko dalej nie wiem co to za przewody mam w kostce w pinach mikrofonu i czy można je wypiąć???

3)No i pozostaje ciekawość gdzie idą te przewody???

[laisar]

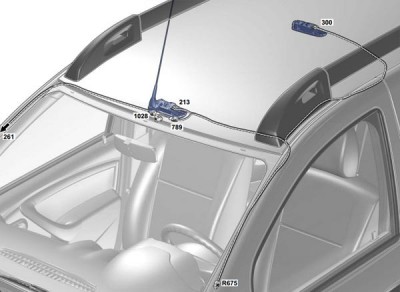

213 - lampka
260 - skrzynka bezpieczników
261 - radio
789 - mikrofon
1208 - antena
1872 - czujnik temperatury
R675 - złącze mikrofonu/czujnika temperatury

Istnieje zatem sporo prawdopodobieństwo, że złącze faktycznie będzie jednak z lewej strony, ale zamiast rozkręcać połowę samochodu - a zwłaszcza układ kierowniczy (!) - lepiej po prostu dobrze zajrzeć i pomacać...

---


Plik ściągnięto 106 raz(y) 24,25 KB


Plik ściągnięto 96 raz(y) 33,12 KB

[Kauris]

Wiązka mikrofonu z kostką do wpięcia samego mikrofonu, jeśli jest nad podsufitką, to jest mocowana taśmą do podsufitki, leży na podsufitce i biegnie w stronę prawego słupka. Raczej jej nie zobaczymy przez dziurę lampki. Antena jest klipsami wpięta do blachy, a mikrofon leci po podsufitce i chyba łączy się z anteną w jedna wiązkę, ale dalej. Piszę "chyba" bo to logiczne, ale nie pamiętam, nie zwróciłem uwagi. Pamiętam natomiast, że jak opuszczałem podsufitkę, to ta zawisła na kablu, ktory był do niej "przyklejony".
Ja zgłupiałem już. Samochód nie miał fabrycznie mikrofonu (sandero z TCe?) i kolega wycina dziurę i dokłada mikrofon?

Tu jest kilka sekund (prawie nic nie widać, ale tak było u mnie i wiem na co patrzeć) z widokiem na wiązkę mikrofonu https://youtu.be/YC7HwTIdm1w?t=620

[cabelinho85]

?uCzyli muszę naciąć przewód z prawej ten z anteną i moze tam byc wiazka mikrofonu??

[cabelinho85]

PODSUMOWANIE I WNIOSKI:

1. Sprawdziłem dzisiaj jeszcze raz przewody:

a) od strony kierowcy - jeden przewód do podłączenia lampki
b) od strony pasażera - tylko jeden przewód - antena


2. Na końcach dwóch słupków nie widać lub nie znalazłem gniazda mikrofonu

3. w podsufitce brak gniazda mikrofonu (patrz pkt 1. nie schodzą w dół przewody od mikrofonu z obu stron)

4. Przewody od mikrofonu idą od kostki w stronę licznika, ze względu na brak możliwości obniżenia kierownicy w tej wersji i fabrycznej gwarancji - nie rozkręcam kolumny kierownicy. Obserwacje na częściowo odchylonym liczniku wskazują, widoczną dużą wtyczkę z prawdopodobnie wpiętym przewodem od lampki - prawdopodobnie można by tam znależć gniazdo do mikrofonu

5. Można wpiąć się do kostki w piny mikrofonu bezpośrednio w radiu , tylko co tam są za przewody i co rozłączę - może ida do pilota w kierownicy (choć go nie mam)???

Moje rozwiązanie zastępcze kupiłem odbiornik/nadajnik na aledrogo obecnie w cenie ok 12 zł fot. poniżej. Włożyłem go do gniazda aux i łączy się bezprzewodowo z moim telefonem, ma wbudowany mikrofon. Słychać mnie dobrze u odbiorców, bo mikrofon jest w miarę blisko do twarzy - dobre położenie wtyczki aux w tym radiu i dźwięk dzwoniących mam w głośnikach

Powyższe rozwiązanie jest zadawalające - otwartą kwestią pozostaje dokąd idzie w liczniki ten przewód i czy można wpiąc mikrofon w seryjne gniazdo, moze ktoś rozwikła tą zagadkę lub ja za parę lat jak się skończy gwarancja, moje auto Dacia Sandero 2 rok 2019. wersja acces



Chciałbym serdecznie podziękować wszystkim zaangażowanym w pomoc , nie wymieniam tu wszystkich, poprostu DZIĘKUJE

---

Fot 2.jpg

Plik ściągnięto 30 raz(y) 215,49 KB

[Black Dusty]

Wepnij się przewodami mikrofonu do oryginalnej wtyczki przy radiu obok tych przewodów które tam są i wyprowadź mikrofon w miejsce Ci odpowiadające gdzieś na desce lub po słupku do podsufitki. Nie musisz koniecznie używać oryginalnych połączeń żeby działało i wywal ten dings bo wcześniej czy później o niego zahaczysz i coś złamiesz a może i uszkodzisz radio. Może to będzie trochę prowizorka ale będzie działało i nie naruszysz nic jak się boisz co do gwarancji.

[Dymek]

[Kauris]

Aż przeczytałem cały temat jeszcze raz, sprawdzając czy mi coś nie umknęło.
Umknęło :) Narobiłem zamieszania.

[Dymek]

[cabelinho85]

Dymek jesteś wielki !!! naprawdę dziękuję.

Czuje napływ nowych sił do rozkręcania :),

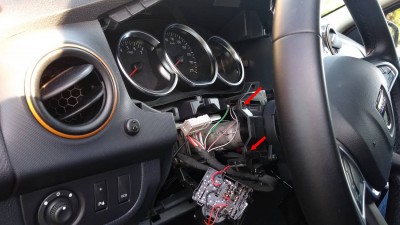

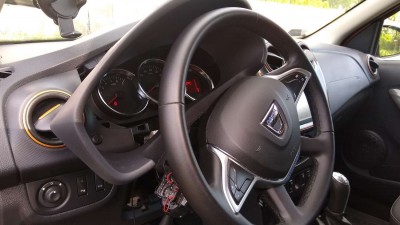

Znalazłem filmik ukazujący sposób wyjęcia liczników, niestety wcześniej już go próbowałem i bez możliwości obnizenia kierownicy u mnie nie da rady, ale innym może pomóc


https://www.youtube.com/watch?v=Fo_zbX_bBjk


opcja 1
Czy po odkręceniu migaczy itd. jest znacznie wiecej miejsca czy tylko milimetry i wyszło na styk???, bo tak gdybam, nad rozkręceniem migaczy i spróbowaniem sposobu z filmiku powyżej???


teraz jest pewna opcja nr 2 śmiało moge wypiąć przewody z kostki i pociągnąc przewody z mikrofonu w inne miejsce


tyle możliwości - szok

[Dymek]

[sta_now]

Kol. Dymek, a co to za przycisk obok kratki nawiewu nad przełącznikiem Eco.

[Dymek]

To przycisk i kontrolka fabrycznego alarmu.

[cabelinho85]

Obecnie z braku czasu zamówiłem kilka przewodów itd. i przygotowuje się na trzy warianty:.
1. Rozkręcam migacze, jakimś cudem zdejmuje ramkę i wpinam się w gniazda mikrofonu pełen sukces
2. pkt. 1 ale gdyby nie udalo się zdjac oslon, próbuje na delikatnym uchyleniu chirurgicznie wpiąć piny na przygotowanych przewodach w gniazdo bezinwazyjnie są fotki od Dymek wiem w które miejsca na wyczucie zatrzasne piny u mnie nie ma w kostce przewodów wystarczy wsunąć piny i się zamknie
3. Gdy pkt 1 i 2 nie da rady Ciągnę nowy przewód od strony kierowcy po słupku z lekkim odchyleniem liczników do radia odpinam piny z kostki i wpinam przewód lub od strony pasażera nie wiem co lepiej

Taki jest plan na dniach spróbuję po kolei od 1-3 co się uda.

Obecnie czekam na wtyki i przewody 😁

[cabelinho85]

Niestety obecnie mam sporo na głowie i nie mam jak się zabrać za zamknięcie sprawy mikrofonu w aucie (praca itd.), części już są, w międzyczasie ogarniam temat podłączenia pilota do sterowania radiem za jednym zamachem zrobię mikrofon i pilot - oczywiście wkleje tu etapy i będę prosił o pomoc :)

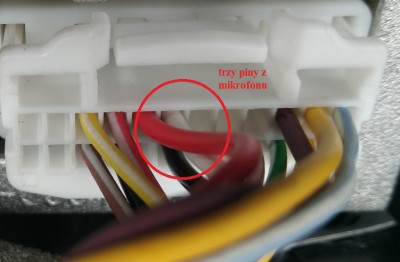

Pytanie techniczne przed montażem: było o tym wcześniej ale tylko się upewniam (foto 1) - te trzy piny są z mikrofonu?

tutaj będę jak powyżaj pisałem próbował odkręcić migacze itd żeby się dostać pod licznik, jesli się nie uda pociągne przewód 3 żyłowy od radia stąd te pytanie

---

mikrofon.jpg Fot. 1

Plik ściągnięto 47 raz(y) 75,93 KB

[laisar]

[Kalwar]

Cześć. Mam pytanie. Do tej pory miałem w dusterze Ori radio bez Bluetooth teraz założyłem to z Bluetooth, a że apetyt rośnie w miarę jedzenia to chciałbym podpiąć mikrofon. Pytanie czy jeżeli stare radio było na kostki ISO i do nowego musiałem dokupić adapter kostek to w tych starych kostkach może być wyprowadzony mikrofon czy raczej od razu szukać mikrofonu z całą wiązką?

[Dymek]

W standardowych kostkach ISO nie ma przewidzianego miejsca na mikrofon. Podłączaj się bezpośrednio pod kostkę swojego adaptera- czyli bezpośrednio pod radio. Nie kupisz całej wiązki od mikrofonu do radia, bo składa się z dwóch odcinków a część tej wiązki wchodzi w skład innej, grubszej wiązki radia. Kupisz pierwszy odcinek biegnący słupkiem i dalej musisz przedłużać.

[Kalwar]

Ok. Dzięki. Będę szukał ale póki co widzę same mikrofony z kabelkiem

[laisar]

[Kalwar]

Rozumiem że kupując mikrofon zamiast robić łączenie kostkami w słupku można uciąć wtyczkę i pociągnąć jednolity kabel do radia? Skąd bierzecie te konektory czy jak to się tam nazywa żeby wprowadzić kabel do kostki

[Kalwar]

[Kalwar]

Pytanko mam. Czy przewód od mikrofonu na całej długości jest ekranowany? Chcę pociągnąć całe kable bez połączeń od mikrofonu do radia. Wiem że na kawałku do pierwszej wtyczki jest ekran ale co dalej? Czy mam kombinować i robić prowizoryczne ekranowanie czy olać i to nie będzie miało wpływu

[Dymek]

Od wtyczki w podsufitce do radia idą już 3 zwyczajne, grube żyły bez żadnego ekranu.

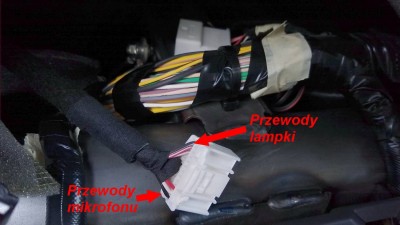

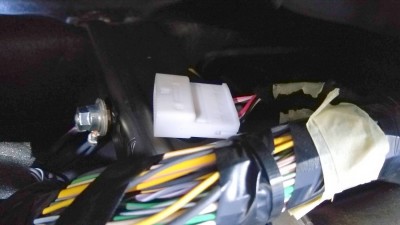

Widać je na moich zdjęciach, które dawałem wcześniej w tym wątku (zdjęcia kostki pośredniej za licznikiem)- przewody czerwony, czarny i biały.
Jednak jeśli dasz tam kabel dwie żyły w ekranie, to na pewno to nie zaszkodzi.

[Kalwar]

Kupiłem mikrofon i do pierwszej kostki idzie czerwony, biały i ekran . Kupiłem już ekranowany mikrofonowy więc taki puszczę.
